金屬纏繞墊片的種類、用途更其材料



金屬纏繞墊片是目前應用廣泛的一種密封墊片，為半金屬密合墊中回彈性更佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能耐高溫、高壓和適應超低溫或真空下的條件使用，通過改變金屬纏繞墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，為加強主體和準確定位，纏繞墊片設有金屬內加強環和外定位環，利用內外鋼環來控制其更大壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。



　　金屬纏繞墊片主要用途：回彈性優良的金屬纏繞墊片能夠?qū)�管道系統的壓力熱循環和振動進行自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，廣泛地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。



　　在金屬纏繞法蘭墊片外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：



　　金屬纏繞墊片的種類：



　　(一)基本型金屬纏繞墊片

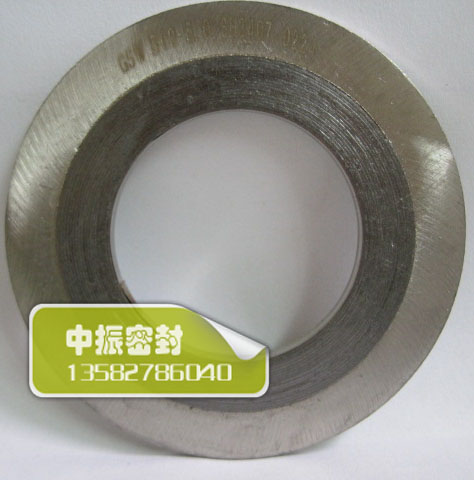

　　(二)帶外環金屬纏繞墊片



　　(三)帶內環金屬纏繞墊片



　　(四)帶內外環金屬纏繞墊片



　　(五)換熱器用(帶筋)金屬纏繞墊片



　　(六)異形金屬纏繞墊片



　　金屬纏繞墊片(基本型)采用好SUS304、SUS316(“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。



　1.金屬纏繞墊片金屬帶材料



　　A. 采用厚度為0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷軋鋼帶，或由供需雙方協商 確定。



　　B. 金屬帶為預成型的V型或W型窄帶，表面應光滑、潔凈，不應有粗糙不平、裂紋、劃傷、凹坑及銹斑等缺陷。



　　C.不銹鋼的硬度值 HV≤200



　　D.一般的鋼帶的寬度是3.2mm,4.5mm,8mm,W型的鋼帶可以更厚。



　　2. 金屬纏繞墊片非金屬帶材料



　　A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，陶瓷纖維及云母帶等。帶的厚度為 0.3-1.0mm。



　　B. 特制石棉燒失量須≤25%



　　C. 非金屬帶的氯離子含量≤100PPM



　　D.各類介質及各種非金屬帶的建議使用溫度及壓力



　　E.一般的鋼帶的寬度是3.2mm,4.5mm,8mm



　　3.金屬纏繞墊片內外環材料



　　常用的有304SS,316LSS,321SS,347SS,碳鋼,鈦,銅
